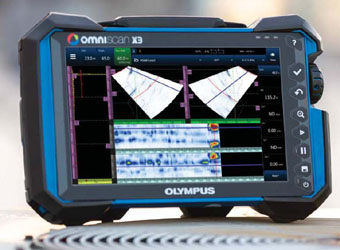

WALTHAM (США), 30 октября 2019 г.— Дефектоскоп OmniScan®, отличающийся мощностью, надежностью и простотой эксплуатации, является признанным международным эталоном в технологии портативных ультразвуковых фазированных решеток. Новый дефектоскоп OmniScan X3 поднимает мировые стандарты на еще более высокий уровень, благодаря новейшим разработкам и инновациям, оптимизирующим весь процесс контроля.  Подготовка к контролю стала намного быстрее и эффективнее, тогда как метод общей фокусировки (TFM) для изображений, полученных с помощью метода полноматричного захвата (FMC), позволяет дефектоскопистам уверенно принимать решения. Усовершенствованные программные инструменты значительно упрощают анализ данных и создание отчетов.

Дефектоскоп OmniScan X3 включает все самое необходимое для эффективного ультразвукового ФР-контроля: режим TOFD, два УЗ-канала (UT), восемь групп лучей и три конфигурации* 16:64PR, 16:128PR и 32:128PR. Кроме того, в приборе реализованы следующие инновационные технологии:

• Методы TFM/FMC с поддержкой 64 элементной апертуры
• Улучшенная визуализация данных ФР, включая инновационную функцию огибающей TFM
• Моделирование акустического воздействия (AIM) в режиме TFM
• Размер файла 25 ГБ
•  Реконструкция  с помощью метода общей фокусировки (TFM) до 1024 × 1024-пикселей для четырех разных типов мод распространения УЗ пучков в реальном времени.
• Упрощенный пользовательский интерфейс с возможностью построения схемы сканирования
• Беспроводное подключение к Olympus Scientific Cloud™ (OSC) позволяет регулярно обновлять ПО прибора

Средства визуализации позволят вам построить схему сканирования до начала контроля, существенно снижая риск допущения ошибки. Вы легко и быстро можете создать полную схему сканирования, включая зону TFM. Создание настройки стало намного проще, благодаря улучшенным инструментам калибровки, включая: одновременную настройку преобразователей и параметров луча, настройки для раздельно-совмещенных линейных, матричных и раздельно-совмещенных матричных ПЭП в самом приборе, а также автоматическую проверку призмы.
Прибор надежно защищен и соответствует стандарту IP65 (полная защита от проникновения пыли и струй воды). Надежность и простота использования всегда отличали дефектоскопы OmniScan, которые, помимо всего прочего, обеспечивают высокое качество изображения, упрощая интерпретацию данных.  Метод общей фокусировки позволяет получить геометрически правильные изображения, подтверждая характер дефектов, обнаруженных в ходе ультразвукового ФР-контроля, и обеспечивает точность данных по всему объему изделия. Новые функции включают: 16-битный A-скан, интерполяцию и сглаживание, а также широкий яркий 10,6-дюймовый дисплей WXGA, обеспечивающий четкость изображения при любом освещении.

Дефектоскоп OmniScan X3 позволяет быстро выполнять анализ данных и создавать отчеты, как в самом приборе, так и на ПК. Дефектоскоп предоставляет широкий спектр средств интерпретации данных:

• Реконструкция изображения TFM по наружному диаметру для упрощенной интерпретации и измерения дефектов продольных сварных швов
• Объединенный B-скан для упрощенного ФР-сканирования сварных швов

Будь то контроль качества сварных швов, трубопроводов, резервуаров высокого давления или композиционных материалов, – OmniScan X3 обеспечивает высокую эффективность контроля и надежность результатов.

Подробнее о дефектоскопах OmniScan см. на сайте http://www.olympus-ims.com/

*Конфигурация 16:64PR имеет ограниченное число групп: 1 TOFD, 2 PA и 2 TFM.
