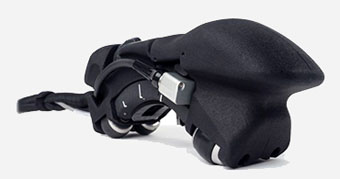

Компания OLYMPUS представляет новый коррозионный сканер FlexoForm.

Гибкая фазированная решетка

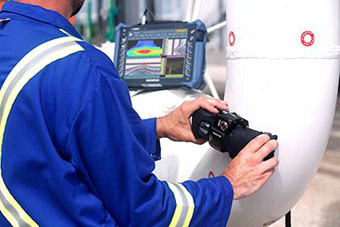

Отводы труб часто подвержены ускоренной за счет потока коррозии, но их диагностика представляет некоторые трудности ввиду кривизны поверхности (от выпуклой до вогнутой) и широкого диапазона диаметров. Решение FlexoFORM™, использующее технологию гибкой фазированной решетки в сканере, позволяет решить эту проблему. В комбинации с водяной призмой, это решение может быть использовано для сбора легкоинтепретируемых данных на отводах труб диаметром от 114,3 мм до плоских поверхностей. Решение имеет следующие преимущества:

• 100%-ый охват поверхности отвода трубы
• Интуитивный двумерный (2D) C-скан
• Высокоразрешающие данные (1 мм × 1 мм)
• Быстрое измерение толщины стенки отвода трубы

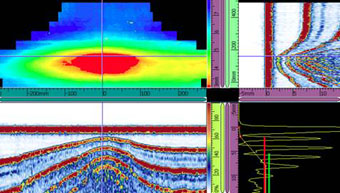

Данные с высоким разрешением
Сканер, в комбинации с дефектоскопом OmniScan® MX2 или SX, используется для выявления и измерения различного рода повреждений и отклонений, таких как: остаточная толщина стенок, питтинговая коррозия и внутренние расслоения или включения. Запись данных с высокой плотностью и разные режимы просмотра данных в дефектоскопе или программном обеспечении OmniPC™ обеспечивают четкую визуализацию состояния отводов труб и упрощают интерпретацию полученных результатов.

Пройденное расстояние (позиция) сканера вдоль оси сканирования записывается кодировщиком, а кнопка индексации, расположенная непосредственно на сканере, используется для индексирования по второй оси.

Магнитные колеса надежно удерживают сканер на трубе, тогда как уплотнительная прокладка, плотно прилегающая к поверхности трубы, удерживает водяной столб.

Сканер использует водяную призму, которая минимизирует расходование воды и позволяет легко удалять воздушные пузырьки; призма позволяет устанавливать сканер как на вогнутых, так и на выпуклых поверхностях гиба, на поверхностях с умеренной шероховатостью, и синхронизировать данные по переднему фронту.

Каждая призма сконфигурирована под определенный диаметр труб. Просто установите блок «преобразователь+призма» на сканер и система готова к работе.
