МАТВЕЕВ Владимир Иванович Канд. техн. наук ЗАО «НИИИН МНПО «Спектр», Москва

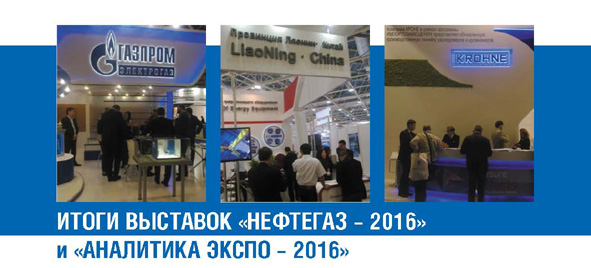

18 – 21 апреля в Москве, в Экспоцентре, состоялась 16-я Международная выставка «Оборудование и технологии для нефтегазового комплекса», в которой приняли участие более 660 компаний из 29 стран мира. На общей площади 58 700 м2 были представлены оборудование и разработки нефтегазовой индустрии и смежных с ней отраслей.

Ключевые экспозиции на выставке сформировали компании Китая, Германии, США. Традиционно были организованы коллективные экспозиции Чехии и Финляндии. Иран был представлен на выставке Национальной иранской газовой компанией (National Iranian Gas Company).

Свои достижения продемонстрировали такие гиганты нефтегазовой индустрии, как R&B Industrial Supply Company, National Oilwell Varco, Compressor Controls Corporation, Honeywell Process Solutions, Jumo, China Petroleum Technology & Development Corporation, Sinopec и другие мировые лидеры.

Россию представляла 381 компания. Экспозиция состояла из стендов как национальных нефтегазодобывающих предприятий, так и производителей оборудования и фирм, оказывающих сервисные услуги. Среди участников выставки «Газпром», «Газпром Автоматизация», «Татнефть», «Транснефть», «Трубная металлургическая компания» (ТМК) и многие другие крупные энергетические и машиностроительные компании.

Во время осмотра экспозиции министр энергетики РФ Александр Новак дал высокую оценку выставке, отметив, что «Нефтегаз – 2016» показала, «что у нас действительно много оборудования российского производства, которое по качеству не уступает иностранному».

В этом году впервые совместно с выставкой «Нефтегаз» состоялся III Национальный нефтегазовый форум. Программа мероприятия включала в себя 17 пленарных сессий, на которых выступили более 100 спикеров.

В рамках дискуссии заместитель министра энергетики РФ Кирилл Молодцов подчеркнул, что формат проведения форума вместе с выставкой «Нефтегаз – 2016», позволяет не только обсудить проблемы ТЭК, но и понять, как живут предприятия отрасли, сблизить потребителей и поставщиков, найти эффективный способ их взаимодействия.

Эти два крупнейших мероприятия отрасли взаимно дополнили друг друга, став обновленной, еще более эффективной площадкой для взаимодействия органов власти и отраслевых объединений, бизнеса и научного сообщества в решении стратегических задач модернизации и инновационного развития ТЭК России.

Огромная по масштабам выставка расположилась в четырех павильонах и на открытой площадке. Безусловно, на стендах преобладало специальное нефтегазовое оборудование, агрегаты, узлы и многочисленные аксессуары. Но на ряде стендов были также представлены контрольно-измерительные приборы, лабораторно-аналитическое оборудование, средства неразрушающего контроля и технической диагностики.

На выставке можно было ознакомиться с различным буровым оборудованием и, в частности, с многочисленными конструкциями долот для повышенной скорости бурения в твердопластичных породах (компания Cangzhou Great Drill Bits Co., Ltd). Использование антивибрационных зубьев повышает стойкость долота, уменьшает его вибрацию на забое скважины и предотвращает преждевременную поломку резцов. А компания «Хэнин металлоизделия» (Хэбэй, Китай) продемонстрировала множество конструкций сит для очистки бурового раствора от шлама и песка, которые находят применение почти на каждом нефтяном месторождении.

Известны многие модели инклинометров (приборов для определения угла и азимута искривления буровой скважины для контроля ее пространственного положения) для разных условий применения: одноточечные и многоточечные инклинометры, кабельные инклинометры сопровождающего типа, кабельные гироскопические инклинометры, универсальные инклинометры с телеметрическими системами связи. Компания EMS («Электронные измерительные системы») представила новые модели микро- и миниакселерометров для датчиков, используемых при наклонно-направленном бурении скважин, в каротажных датчиках и устройствах измерения угла наклона.

Компания Shanghai Hilong Drill Pipe Co. Ltd, входящая в Группу компаний Hilong, ознакомила специалистов с технологиями, оборудованием и системой контроля качества при производстве бурильных труб. Все процессы разработаны специалистами собственного Научно-исследовательского института труб нефтепромыслового сортамента Hilong в Шанхае. При этом для обеспечения качества на всех стадиях производства проводятся измерения твердости, механических свойств, ультразвуковое тестирование и магнитопорошковая дефектоскопия.

Технологии добычи и переработки нефти и газа основаны на использовании большого ассортимента вращательного оборудования (насосов, электродвигателей, редукторов, компрессоров и т.д.), которое нуждается в периодической диагностике, снижении электропотребления и увеличении срока службы. Одним из таких влияющих параметров является вибрация. Компания «ТЕККНОУ» предложила современный способ снижения вибраций путем оперативной лазерной системы центровки валов VIBRO-LASER 5. Применение большого CCD-детектора существенно сокращает время на проведение работ. Другая компания «Технекон» ознакомила с рядом портативных виброизмерительных приборов, в частности модель STD-500 выполнена в виде виброручки, удобной для ношения и проведения в любой момент замера вибрации для предварительной оценки состояния оборудования.

Врезной расходомер

Большое внимание на выставке было уделено контрольно-измерительному и диагностическому оборудованию. Примером могут быть ультразвуковые расходомеры компании «КРОНЕ-Автоматика» (Самара), отлично зарекомендовавшие себя по надежности, точности измерений и воспроизводимости. Новая модель ультразвукового расходомера OPTISONIC 3400 является настоящим многофункциональным расходомером жидкостей для всех отраслей промышленности. Это врезной расходомер, специально разработанный для непрерывного измерения расхода однородных проводящих и непроводящих жидкостей в закрытых, полностью заполненных трубопроводных контурах. Он позволяет измерять фактический объемный и массовый расход, скорость звука в среде и диагностические значения протекающих жидкостей в широком диапазоне технологических приложений. С другой стороны, привлекли внимание массовые кориолисовы расходомеры компании «ЭлМетро-Инжиниринг» для прямых измерений нескольких параметров: расхода, массового и объемного расхода, плотности и температуры, причем метод измерения не зависит от параметров среды, нечувствителен к профилю потока и не требует прямых участков при монтаже.

Ряд современных счетчиков расхода и учета газа показала немецкая компания ELSTER, на стенде которой можно было также увидеть счетчик газа прошлого века, предшественник которого был впервые установлен фирмой ELSTER в летней резиденции российского императора в Царском селе во второй половине XIX века.

Счетчик газа прошлого века

В достаточной степени были представлены приборы для контроля уровня, работающие на различных принципах. Российский приборостроительный завод «ЭЛЕМЕР» показал несколько новых моделей: поплавковый уровнемер «ЭЛЕМЕР-П11», поплавковый байпасный измеритель уровня «ЭЛЕМЕР-Б21», ультразвуковой сигнализатор уровня «ЭЛЕМЕР-С202» и радарный уровнемер «ЭЛЕМЕР-Р203». Последний тип уровнемера работает на частоте 24-26 ГГц и позволяет измерять уровень нефтепродуктов в технологических емкостях с погрешностью ±3 мм в диапазоне изменений 0,5 – 20 м. Другая компания – VEGA (Германия) предложила радарный уровнемер VEGAPULS 64, работающий на более высокой частоте 80 ГГц, что расширяет возможности радарной техники измерений, особенно в малых резервуарах и технологических емкостях.

Радарный уровнемер VEGAPULS 64

Различные типы газоанализаторов демонстрировали ряд компаний. Так, известная японская кампания Riken Keiki показала газоанализаторы для измерения концентрации широкого перечня горючих и токсичных газов, а также кислорода. В зависимости от целей измерения в приборах используются различные сенсорные технологии: термокаталитические, термокондуктивные, электрохимические, оптические, фотоионизационные, колориметрические и др. Среди моделей были представлены одноканальные, многоканальные и стационарные газоанализаторы, а также течеискатели. В качестве примера можно привести многоканальный портативный газоанализатор GX-2012GT с высокой чувствительностью к сверхнизким концентрациям метана и возможностью использования в качестве течеискателя.

Оригинальными являются газоанализаторы компании Dräger, представившей новую модель Dräger X-am 7000, позволяющую обнаруживать свыше 100 газов и паров за счет применения более 25 различных электрохимических, термокаталитических, инфракрасных и фотоионизационных сенсоров. Сенсоры известны быстрой реакцией, высокой точностью и длительным сроком службы.

Dräger X-am 7000	Микроволновый влагомер МВН-1

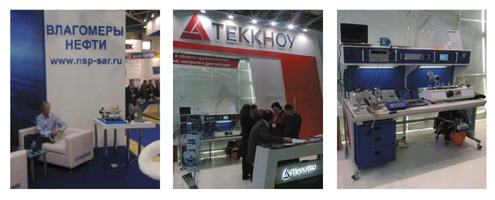

Влагометрия нефти и газа имеет большое практическое значение. Фирма НПП «НЕФТЕСЕРВИСПРИБОР» показала целую линейку современных влагомеров сырой нефти, в том числе микроволновый влагомер МВН-1 для коммерческих узлов учета товарной нефти. В свою очередь «НЕФТЕГАЗАВТОМАТИКА» продемонстрировала современный лазерный гигрометр для измерения влажности газов на принципе диодной лазерной спектроскопии, обеспечивающем измерение количества воды, находящейся в газовой фазе в составе газовой смеси. Гигрометр предназначен для контроля влажности природного, попутного и технических газов на объектах нефтегазовой отрасли и на промышленных предприятиях.

Большое внимание организаторы выставки уделили измерениям давления, перепада давления и калибраторам давления. Цифровые датчики DPharp (Yokogawa Electric Corporation) используют два монокристаллических кремниевых резонатора, совершающих колебания на собственных частотах. При приложении давления происходит деформация резонаторов (сжатие или растяжение). Выходная частота сенсора измеряется непосредственно в выходном контуре. Сенсор обладает высокой линейностью, чувствительностью и широким динамическим диапазоном. А целый ряд современных электронных контактных манометров представила фирма «ЭЛЕМЕР» (Зеленоград). Многочисленные калибраторы давления и манометров демонстрировала компания ARTVIK Inc. (США).

Российская компания «СокТрейд» представила в широком ассортименте интегрированные анализаторные комплексы для поточного анализа физико-химических свойств нефти и нефтепродуктов, а также содержания примесей. В состав комплексов могут входить: анализаторы фракционного состава, давления насыщенных паров, температуры вспышки или помутнения и кристаллизации, воды в нефти, общей серы для моторных топлив, вискозиметры, плотномеры и многое другое. Исходя из мировой практики поточного анализа на нефтеперерабатывающих предприятиях специалисты компании ознакомили посетителей с критериями выбора поточных анализаторов, среди которых группа технологических и ценовых факторов.

Обеспечение надежности и безопасной эксплуатации оборудования основано в том числе на использовании приборов и комплексов неразрушающего контроля и технической диагностики. Компания «ГАЗМАШПРОЕКТ», специализирующаяся на разработке и поставке оборудования и услуг в области ресурсосбережения и обеспечения комплексной безопасности промышленных объектов, ознакомила посетителей с современными системами контроля качества. Процесс начинается с этапов экспертизы и диагностирования и продолжается рекомендациями выбора и применения соответствующего контрольно-диагностического оборудования, обучением и сопровождением технического обслуживания и ремонта. Среди используемых методов неразрушающего контроля: ультразвуковой, акустико-эмиссионный и тензометрический, магнитный, вихретоковый, проникающими веществами (капиллярный), тепловой, вибродиагностический, визуальный и измерительный. Во многих случаях диагностика сопровождается комплексными измерениями. В последнее время разработаны и применяются стационарные автоматизированные системы вибромониторинга и диагностики насосно-компрессорного оборудования.

Значительный ряд контрольно-измерительных приборов и средств неразрушающего контроля для нефтегазовой отрасли был также представлен известной компанией «ТЕККНОУ». Это уровнемеры, сигнализаторы и указатели уровня, расходомеры-счетчики жидкостей и газов, теплосчетчики, измерители концентрации примесей, датчики давления, пирометры и тепловизоры, сканирующие ИК-системы, приборы ультразвуковой и вибродиагностики. Кроме того, можно было ознакомиться с современными трассоискателями подземных трубопроводов, а также метрологической поверочной установкой средств измерений вибраций.

На большинстве нефтегазодобывающих предприятий есть взрывоопасные зоны, за которыми ведется постоянное видеонаблюдение. Для этих целей НИИПТ «Растр» представил целую линейку телевизионных систем наблюдения, разработанных специально для применения во взрывоопасных зонах. Серия КТП позволяет организовать безопасную автоматизированную охрану объектов, оперативное наблюдение и контроль всех технологических процессов.

Выставка «Нефтегаз – 2016» в очередной раз подтвердила статус крупнейшего в России и Восточной Европе отраслевого мероприятия и уже в 16-й раз собрала в «Экспоцентре» профессионалов нефтегазовой индустрии со всего мира, предоставив посетителям возможности ознакомиться с новыми идеями и провести полезные встречи.

Прошедшая выставка показала значительный прогресс в важнейшей отрасли топливно-энергетического комплекса – нефтегазовой, а также существенный потенциал российских предприятий в разработке и внедрении новых образцов контрольно-измерительной техники и средств неразрушающего контроля.



---

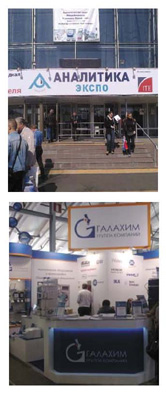

14-я Международная выставка лабораторного оборудования и химических реактивов «Аналитика Экспо – 2016», прошедшая в Москве 12 – 14 апреля, вызвала большой интерес. Организатором мероприятия выступила группа компаний ITE.

«Аналитика Экспо» – крупнейшее в России профессиональное бизнес-мероприятие, предоставляющее возможность производителям и поставщикам из России и других стран продемонстрировать свои разработки в области аналитической химии и лабораторных исследований. На выставке были представлены все необходимые элементы для комплексного оснащения лабораторий – от услуг по проектированию, формированию климата, подготовки газов, воды, воздуха, до выбора аналитического оборудования, лабораторной мебели, посуды, средств автоматизации лабораторных исследований, химических реактивов, стандартных образцов и расходных материалов.

Посетители выставки – специалисты научных и производственных лабораторий из различных отраслей промышленности (химической, фармацевтической, пищевой, медицинской, экологической, нефтегазовой, строительной, металлургической и др.), науки и здравоохранения.

В выставке приняли участие свыше 210 компаний из многих стран. Современные аналитические методы точнейшего анализа физико-химических свойств материалов и веществ в любой отрасли промышленности используют общелабораторное и специальное аналитическое оборудование, соответствующую лабораторную мебель, посуду из стекла, фарфора и пластмассы, оборудование для отбора и подготовки проб, фильтры и фильтровальные устройства, расходные материалы и многое другое. Все это можно было увидеть на стендах ряда компаний: дозаторы, титраторы, пробоотборники, насосы, аналитические весы, pH-метры, мешалки, ультразвуковые ванны и гомогенизаторы, жидкостные термостаты, центрифуги, испарители, аналитические сита, оборудование для микробиологических исследований и т.д. Все компании – производители лабораторного оборудования сертифицированы согласно международному стандарту качества DIN EN ISO 9001.

Группа компаний «Галахим» также представила значительный ряд аналитических приборов и оборудования для проведения газовой и жидкостной хроматографии. Здесь можно было ознакомиться с жидкостным хроматографом нового поколения японской компании HITACHI Chromaster с диодно-матричным детектором в спектральном диапазоне 190 – 900 нм, спектрофотометрами и спектрофлюориметрами HITACHI, аналитическим хроматографическим оборудованием всемирно известных фирм Waters и Agilent Technologies, а также большим разнообразием расходных материалов для лабораторий от немецкой компании MACHEREY-NAGEL.

При взятии проб значительное распространение получили матричные сорбенты, например, типа Oasis фирмы Waters, позволяющие увеличить концентрацию образца в 15 раз без выпаривания или растворения, что обеспечивает максимальную селективность и чувствительность. Данное направление является новым методом сепарации.

В значительной степени на выставке была представлена весовая измерительная техника. Достаточно упомянуть российскую компанию SARTORIUS, представившую целую линейку весов различного назначения: лабораторных, общего применения, счетных, платформенных и т.д. Современные микровесы измеряют массу с точностью до 1 мкг в сочетании с уникальными технологиями устранения влияния статического электричества, конвекции и других факторов внешней среды.

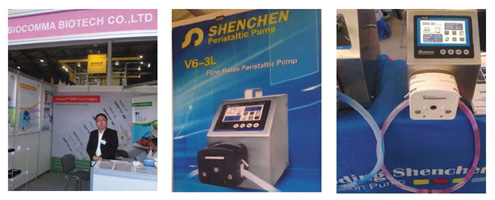

На выставке широко демонстрировалось фармацевтическое оборудование 12 китайских компаний, показавших высокий современный уровень аналитического приборостроения. Наибольший интерес вызвали перистальтические насосы компании Baoding Shenchen Precision Pump Co., Ltd. Данные устройства перекачивают и точно дозируют жидкие среды в биофармацевтике, медицине, пищевой промышленности, экологических технологиях и др.

Продукция имеет Европейский сертификат соответствия и экспортируется в более чем 50 стран мира. Широкая номенклатура данного вида продукции и принадлежностей обеспечивает все потребности указанных выше отраслей.

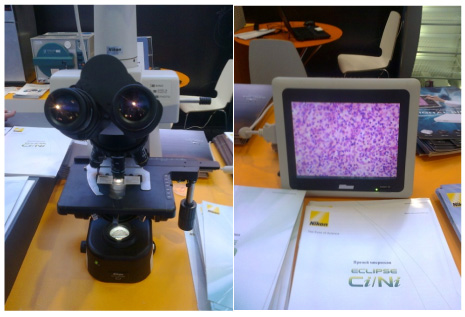

Проявлен значительный интерес к средствам оптической микроскопии известной компании Nikon, особенно к новому биологическому микроскопу Eclipse E100. Компания в очередной раз улучшила модельный ряд микроскопов с внедрением инновационной бесконечной оптики (без хроматической аберрации). Новое экоосвещение обеспечивает достаточную яркость при исследованиях методом фазового контраста. С помощью фасеточной линзы в осветителе достигается равномерная яркость освещения всего поля зрения. Благодаря экологически безопасным и долговечным светодиодам экоосветитель имеет длительный срок службы – около 60 000 ч, что позволяет уменьшить частоту замены осветителей и калибровки.

Изображение образца крови с признаками лейкомии

Широкие возможности комбинированной микроскопии (атомно-силовой, оптической ближнепольной и конфокальной рамановской микроскопии) наглядно продемонстрировала известная компания WITec. Методики особенно эффективны в нанотехнологиях и полупроводниковой промышленности.

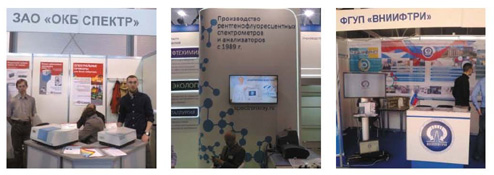

В значительной степени на выставке были представлены спектральные приборы широкого и узкого применения компаниями: ЗАО «ОКБ СПЕКТР», НПО «СПЕКТРОН», ЗАО «АВРОРА», НАУЧПРИБОР и др.

С помощью спектральных приборов проводят анализ элементного состава металлов, сплавов, порошков, геологических проб, масел на наличие продуктов износа двигателей и других механизмов, вод и растворов, контроль качества лекарств и пищевых продуктов, экологический контроль и научные исследования. НПО «СПЕКТРОН» представило новый «СПЕКТРОСКАН SUL» (волнодисперсионный анализатор) для определения ультранизкого содержания серы от 3 ppm в нефти и нефтепродуктах, реализуя арбитражный метод измерения массовой доли серы в автомобильном, реактивном, судовом топливе и авиационном бензине. В свою очередь ЗАО «АВРОРА» (от Oxford Instruments) показала целую линейку ЯМР-спектрометров широкого практического применения, в частности для определения содержания водорода в топливах, нефти в парафинах, твердого жира в пищевых маслах и жирах, масла в шоколаде и других какао-продуктах, фторидов в зубной пасте, масла и влаги в семенах и т.д. Многие ЯМР-спектрометры выполнены в настольном варианте и пригодны для оперативного контроля в производственных и полевых условиях.

Широкое распространение на практике получила рамановская спектроскопия, обеспечивающая экспресс-анализ неизвестных веществ, углубленного изучения свойств многокомпозитных материалов, контроля качества продукции. Так, компания «АНАЛИТ» представила рамановские спектрометры фирмы ООО «ИнСпектр» (Черноголовка), разработанные для измерений спектральных характеристик образцов в рамановском и люминесцентном диапазонах (540 – 790 нм и более). В большинстве это настольные или портативные спектрометры, анализаторы и микроскопы для таможенной инспекции, криминалистики, фармацевтики, контроля качества пищевых продуктов, экспресс-анализа порошковых смесей и т.п.

Обеспечению качества и безопасности пищевых продуктов с помощью газовых и жидкостных хроматомасс-спектрометров посвятила свой стенд известная компания SHIMADZU. Здесь можно было ознакомиться с методиками контроля качества продовольственного сырья, готовой продукции и упаковки, питьевой воды и различных напитков, а также с методикой установления происхождения продукции, определения ее подлинности и выявления фальсификаций.

Важнейшее значение при любых измерениях, в частности при применении различных спектрометров, приобретает контроль метрологических характеристик средств измерений. На стенде ФГУП ВНИИФТРИ можно было ознакомиться с работами лаборатории физико-химических измерений по обеспечению единства измерений концентрации неорганических компонентов в водных растворах, разработке новых методов и средств физико-химических измерений, поверке и калибровке средств измерений, аттестации методик измерений, разработке и экспертизе ГОСТ, нормативных, организационных и методических документов. Важным достижением является также создание государственного первичного эталона единицы удельной электрической проводимости жидкостей в диапазоне от 10-3 до 10 См/м.

Оригинальный метод измерения среднего размера и концентрации наночастиц предложил ФГУП ВНИИФТРИ, показав интерферометрический измеритель дисперсности на основе анализа изменений амплитудных и фазовых соотношений интерферограмм до и после введения в рабочий объем интерферометра наночастиц. Другой анализатор размеров наночастиц IG-1000 (SHIMADZU) позволяет измерять размеры наночастиц в диапазоне от 0,5 до 200 нм с высокой точностью простым и эффективным способом, названным методом индуцированной решетки (IG).

Значительный интерес вызывал стал стенд Фонда развития Центра разработки и коммерциализации новых технологий «Сколково», где были продемонстрированы примеры новых инновационных технологий решения актуальных задач. Так, представили интерес новые разработки в сфере различных современных технологий, например: флуоресцентные лидары для обнаружения и оценки количества нефти и нефтепродуктов на поверхности воды и суши; установки активного микроволнового зондирования для дистанционного автоматического обнаружения в режиме реального времени опасных предметов, скрытых на теле человека и в носимом багаже, без нарушения движения потока людей; лазерное оборудование для клеточной биологии и медицины; новое поколение приборов для полевых геофизических измерений; новое поколение твердотельных фотоумножителей для науки и техники; разработка и внедрение технологии разделения редкоземельных элементов; рамановский спектрометр на основе кодирующей апертуры для идентификации веществ; автоматизированная дозиметрическая система «грей» для промышленности, экологии и медицины; разработка и внедрение технологии производства микроканальных пластин для усилителей слабых потоков излучения в технике ночного видения и многое другое (более 70 разработок).

Прибор на стенде Фонда развития Центра разработки и коммерциализации новых технологий «Сколково»

Вызвали интерес новые разработки по рамановской спектрометрии наркотических веществ с их идентификацией (на фотографии справа) на длине волны лазера 785 нм, что обеспечивает контроль более 200 наркотических соединений.

Большое внимание было уделено анализаторам дымовых газов. Здесь лидировала компания ООО «Тэсто Рус», представив более 17 моделей анализаторов газов, в том числе с программами оптимизации работы горелок и уменьшения влияния на окружающую среду.

В производстве полимеров, композитов, резинотехнических изделий важной технологической операцией является процесс отверждения и его непосредственный контроль. В этом направлении существенного прогресса добилась компания NETZSCH, показав возможности диэлектрического контроля на примере прибора DEA 288 Epsilon. Технология мониторинга основана на корреляции изменений диэлектрических свойств с изменениями вязкости и степени отверждения соответствующих веществ.

В рамках деловой программы выставки «Аналитика Экспо» состоялись специализированные мероприятия, конференции, семинары и презентации участников, ориентированные на профессионалов отрасли. Определенный интерес вызвал семинар компании ДИАЭМ «Новейшие методы пробоподготовки и анализа. Микрофлюидика Dolomite. Ротационное упаривание Buchi.

Спектрофотометрия Mettler Toledo. ИК-спектроскопия FOSS».

Традиционно на выставке прошла церемония награждения победителей ежегодного конкурса ФБУ «РОСТЕСТ-Москва» на соискание знака качества «За обеспечение высокой точности измерений в аналитической химии».
